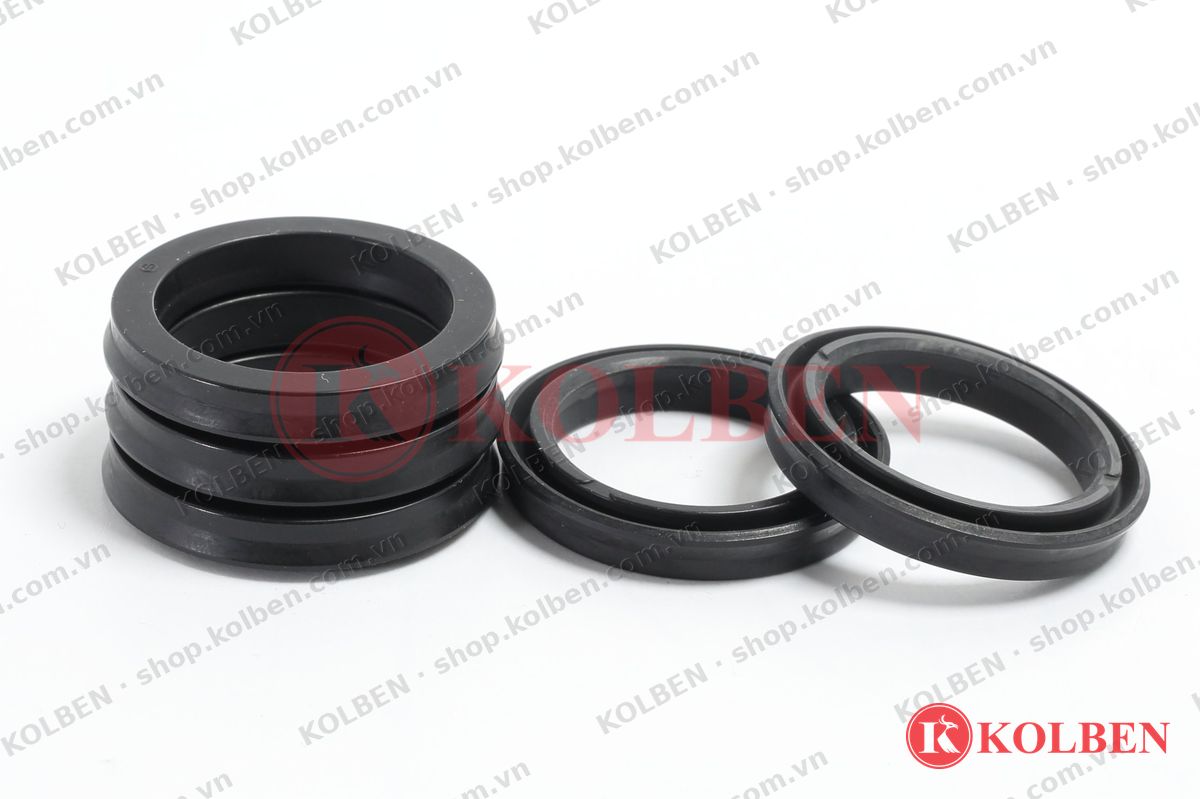

Phớt thủy lực Sakagami SKY – phớt U cơ bản cho cả ty và piston
SKY là dòng phớt U thủy lực cơ bản của Sakagami – theo catalog hãng, đã được dùng làm phớt thủy lực tiêu chuẩn tại Nhật từ năm 1966. Một mã SKY dùng được cho cả ty và piston, lắp vào rãnh liền khối nên xy lanh gọn, rẻ. KOLBEN có sẵn 28 size SKY chính hãng, từ Ø12,5 đến Ø260 mm, giá từ 88.000đ.
Phớt SKY là gì?
SKY là phớt chữ U (U-packing) bằng cao su NBR của hãng Sakagami (Nhật Bản), kích thước theo tiêu chuẩn JIS. Phớt mềm, dễ lắp, vừa rãnh liền khối – không cần chia rãnh thành nhiều mảnh như các loại phớt cứng – nên giúp thiết kế xy lanh gọn và giảm giá thành.
Hãng giới thiệu SKY cho: xy lanh thủy lực thông dụng, xy lanh áp thấp, xy lanh máy công cụ và xe công nghiệp (xe nâng, xe kéo, xe cẩu nhỏ).
Thông số kỹ thuật
| Điều kiện lắp | Áp suất tối đa | Tốc độ |
|---|---|---|
| Khe hở đùn H9/f8 | 14 MPa (140 kgf/cm²) | ≤ 1 m/s (0,5 với bản chịu nhiệt) |
| Có vòng chống đùn | 21 MPa (210 kgf/cm²) | ≤ 0,5 m/s |
| Vòng chống đùn tiêu chuẩn + áp cao | 28 MPa (280 kgf/cm²) | ≤ 0,5 m/s |
- Vật liệu: NBR RN906; bản chịu nhiệt RF905 / RF907 (đặt hàng riêng).
- Nhiệt độ: -10 → +80 °C (bản chịu nhiệt -5 → +150 °C).
- Dầu làm việc: dầu khoáng, dung dịch nước-glycol, nhũ tương nước trong dầu.
Thông số tối đa theo catalog Sakagami, không áp dụng đồng thời. Dầu gốc nước làm phớt kém bền hơn và không nên chạy trên 70 °C.
📄 Tải catalog phớt SKY Sakagami (PDF) – bản vẽ rãnh, kích thước, thông số theo catalog hãng Sakagami.
Cách đọc mã & đo kích thước
Trên shop, SKY ghi d × D × H: ví dụ SKY 50×60×6 = đường kính trong 50, đường kính ngoài 60, cao 6 mm. Mã hãng thường đúc nổi trên phớt dạng SKY-50 (số theo đường kính ty khi dùng làm phớt ty).
- Lắp làm phớt ty: d = đường kính ty, D = đáy rãnh nắp.
- Lắp làm phớt piston: D = đường kính lòng ống, d = đáy rãnh piston.
- Đo trên rãnh, không đo phớt cũ đã mòn, trương nở.
Lắp SKY cho ty và piston
- Môi phớt (phía chữ U mở) quay về phía có áp.
- Piston tác động kép: dùng 2 phớt SKY quay lưng nhau, giữa có bạc dẫn hướng – hãng có bạc S-LEEVE WPB vừa dẫn hướng vừa chống đùn, lắp chung rãnh liền với SKY.
- Áp trên 14 MPa hoặc khe hở lớn: thêm vòng chống đùn.
- Bôi dầu sạch, vát mép rãnh và đầu ty để không cắt môi phớt; nên thay luôn phớt gạt bụi (SDR, SCK, SCB).
SKY khác KY, RGU thế nào?
| Dòng | Dùng cho | Áp tối đa | Ghi chú |
|---|---|---|---|
| SKY | Ty & piston | 14 / 21 / 28 MPa | Phớt U cơ bản, nhiều size nhất, giá tốt |
| KY | Ty & piston | 15 / 30 / 35 MPa | Tiết diện lớn hơn, kín ổn định hơn, đệm khuôn máy dập |
| RGU | Piston | 14 / 21 MPa | Phớt piston 2 chiều, đi cùng bạc PWL |
Xem thêm: phớt thủy lực Sakagami KY, RGU & vòng dẫn hướng SWB, WPB.
Bảng giá phớt SKY Sakagami có sẵn
| Mã | Loại | Kích thước (mm) | Giá lẻ | Kho |
|---|---|---|---|---|
| SKY 12,5×20×5 | Phớt U thủy lực SKY ty & piston | 12,5 × 20 × 5 | 92.000đ | Còn 91 |
| SKY 16×24×5 | Phớt U thủy lực SKY ty & piston | 16 × 24 × 5 | 90.000đ | Còn 69 |
| SKY 18×26×5 | Phớt U thủy lực SKY ty & piston | 18 × 26 × 5 | 90.000đ | Còn 237 |
| SKY 20×28×5 | Phớt U thủy lực SKY ty & piston | 20 × 28 × 5 | 90.000đ | Còn 34 |
| SKY 22×30×5 | Phớt U thủy lực SKY ty & piston | 22 × 30 × 5 | 100.000đ | Còn 76 |
| SKY 25×33×5 | Phớt U thủy lực SKY ty & piston | 25 × 33 × 5 | 90.000đ | Còn 25 |
| SKY 28×35,5×5 | Phớt U thủy lực SKY ty & piston | 28 × 35,5 × 5 | 120.000đ | Còn 27 |
| SKY 30×40×6 | Phớt U thủy lực SKY ty & piston | 30 × 40 × 6 | 88.000đ | Còn 25 |
| SKY 35×45×6 | Phớt U thủy lực SKY ty & piston | 35 × 45 × 6 | 90.000đ | Còn 77 |
| SKY 40×50×6 | Phớt U thủy lực SKY ty & piston | 40 × 50 × 6 | 105.000đ | Còn 60 |
| SKY 45×55×6 | Phớt U thủy lực SKY ty & piston | 45 × 55 × 6 | 115.000đ | Còn 11 |
| SKY 50×60×6 | Phớt U thủy lực SKY ty & piston | 50 × 60 × 6 | 130.000đ | Còn 150 |
| SKY 53×63×6 | Phớt U thủy lực SKY ty & piston | 53 × 63 × 6 | 180.000đ | Còn 393 |
| SKY 55×65×6 | Phớt U thủy lực SKY ty & piston | 55 × 65 × 6 | 190.000đ | Còn 11 |
| SKY 56×66×6 | Phớt U thủy lực SKY ty & piston | 56 × 66 × 6 | 155.000đ | Còn 20 |
| SKY 60×70×6 | Phớt U thủy lực SKY ty & piston | 60 × 70 × 6 | 170.000đ | Còn 106 |
| SKY 63×73×6 | Phớt U thủy lực SKY ty & piston | 63 × 73 × 6 | 355.000đ | Còn 14 |
| SKY 65×75×6 | Phớt U thủy lực SKY ty & piston | 65 × 75 × 6 | 180.000đ | Còn 47 |
| SKY 70×80×6 | Phớt U thủy lực SKY ty & piston | 70 × 80 × 6 | 190.000đ | Còn 22 |
| SKY 71×80×6 | Phớt U thủy lực SKY ty & piston | 71 × 80 × 6 | 256.000đ | Còn 15 |
| SKY 80×90×6 | Phớt U thủy lực SKY ty & piston | 80 × 90 × 6 | 200.000đ | Còn 11 |
| SKY 85×100×9 | Phớt U thủy lực SKY ty & piston | 85 × 100 × 9 | 363.000đ | Còn 11 |
| SKY 95×110×9 | Phớt U thủy lực SKY ty & piston | 95 × 110 × 9 | 460.000đ | Còn 2 |
| SKY 105×120×9 | Phớt U thủy lực SKY ty & piston | 105 × 120 × 9 | 535.000đ | Còn 13 |
| SKY 125×140×9 | Phớt U thủy lực SKY ty & piston | 125 × 140 × 9 | 320.000đ | Còn 6 |
| SKY 140×155×9 | Phớt U thủy lực SKY ty & piston | 140 × 155 × 9 | 539.000đ | Còn 3 |
| SKY 160×175×9 | Phớt U thủy lực SKY ty & piston | 160 × 175 × 9 | 591.000đ | Còn 4 |
| SKY 260×280×14 | Phớt U thủy lực SKY ty & piston | 260 × 280 × 14 | 1.415.000đ | Còn 4 |
Giá chưa VAT. Hàng Sakagami chính hãng bán đúng giá lẻ, không áp chiết khấu số lượng / đại lý. Tồn kho cập nhật theo kho ITAS.
Cần phớt Sakagami chính hãng?
182 size Sakagami Nhật Bản có sẵn tại kho Đồng Nai – đặt online, giao toàn quốc. Không chắc mã? Gửi ảnh phớt cũ hoặc kích thước, kỹ thuật KOLBEN báo mã trong ngày.
Câu hỏi thường gặp
Phớt Sakagami ở KOLBEN có phải hàng chính hãng không?
Có. KOLBEN phân phối phớt Sakagami chính hãng sản xuất tại Nhật Bản, đóng gói nguyên bao bì hãng. Vì là hàng chính hãng nên bán đúng giá lẻ niêm yết, không áp chiết khấu số lượng.
Phớt SKY dùng cho ty hay piston?
Cả hai. SKY là phớt U thủy lực dùng được cho ty và piston; piston tác động kép thì lắp 2 phớt quay lưng nhau, kèm bạc dẫn hướng.
Phớt SKY chịu áp bao nhiêu?
Theo catalog Sakagami: 14 MPa khi khe hở đùn H9/f8, 21 MPa khi có vòng chống đùn, 28 MPa khi có vòng chống đùn tiêu chuẩn + áp cao; -10 → +80 °C.
SKY-50 là size bao nhiêu?
Mã hãng SKY-50 theo đường kính 50 mm. Trên shop KOLBEN có SKY 50×60×6 – gõ "sky 50" vào ô tìm kiếm để xem giá và tồn kho.
Có phớt PU thay cho SKY không?
Có thể thay bằng phớt U PU cùng rãnh, ví dụ KOLBEN K616 cho ty, khi cần chịu mài mòn, áp cao hơn. Gửi kích thước qua Zalo 0906 871 899 để được tư vấn.
