Các loại phớt thủy lực – Cách nhận biết & chọn đúng
Phớt thủy lực là gì? Vì sao một chiếc phớt nhỏ quyết định cả cỗ máy
Phớt thủy lực (hydraulic seal) là chi tiết làm kín giữa các bề mặt chuyển động trong xy lanh, bơm và motor thủy lực. Nó giữ dầu ở trong, chặn bụi và nước ở ngoài, để áp suất hàng trăm bar được truyền trọn vẹn thành lực đẩy.
Một bộ phớt xy lanh chỉ chiếm phần nhỏ giá trị của cả xy lanh. Nhưng khi phớt hỏng, máy đào yếu tay, máy ép tụt áp, cẩu bị trôi tải – và chi phí dừng máy thường lớn hơn giá phớt gấp nhiều lần.
Phần lớn sự cố xì dầu mà thợ sửa xy lanh gặp không phải do phớt kém, mà do chọn sai loại phớt: sai vị trí lắp, sai vật liệu so với nhiệt độ, hoặc sai kích thước so với rãnh. Bài viết này giúp bạn phân biệt các loại phớt thủy lực và chọn đúng ngay từ lần đầu.
Các loại phớt xy lanh thủy lực theo vị trí lắp

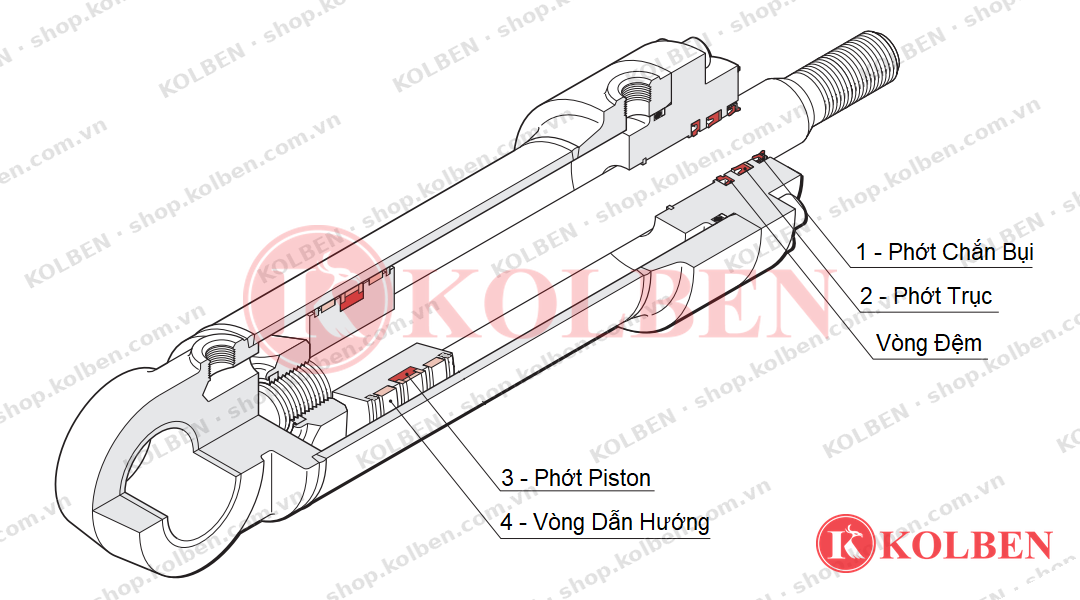

Một xy lanh thủy lực tiêu chuẩn có 5 nhóm phớt, mỗi nhóm làm một việc riêng. Đi từ ngoài vào trong ở đầu xy lanh: phớt chắn bụi → phớt ty ben → phớt giảm chấn → vòng dẫn hướng; trên piston là phớt piston kèm vòng dẫn hướng.
1. Phớt chắn bụi (Wiper / Dust Seal) – phòng tuyến đầu tiên
Phớt chắn bụi nằm ngoài cùng đầu xy lanh. Môi gạt của nó cạo sạch bụi, bùn, nước trên ty ben mỗi lần ty rút về, không cho tạp chất lọt vào cào xước phớt chính và bề mặt mạ chrome.
Loại nhét (không khung): lắp vào rãnh hở – KOLBEN K854, K839.
Loại đóng (có khung thép): ép chặt vào lỗ – KOLBEN K846, K847. Phổ biến nhất cho máy xây dựng vì bám chắc, khó bật ra.
Một phớt chắn bụi rẻ tiền bị mòn có thể làm hỏng cả bộ phớt ty ben phía sau. Vì vậy, khi thay phớt xy lanh, luôn thay phớt bụi cùng lúc.
2. Phớt ty ben (Rod Seal) – phớt chính chịu áp
Phớt ty ben, còn gọi là phớt trục hay phớt cần, làm kín khe hở giữa ty xy lanh và nắp đầu. Đây là phớt chịu toàn bộ áp suất hệ thống, nên quyết định xy lanh có xì dầu ra ngoài hay không.
Biên dạng phổ biến là phớt chữ U (U-cup): áp suất dầu càng cao, hai môi càng bị ép sát vào ty, nên càng kín. Ở áp suất cao, phớt được ghép thêm vòng chống đùn (back-up ring) để môi cao su không bị ép tràn vào khe hở.
| Mã KOLBEN | Đặc điểm | Tương đương |
|---|---|---|
| K616 | Phớt chữ U tiêu chuẩn | NOK UN, SKF S5 |
| K620 | Phớt chữ U biên dạng môi khác | NOK IDI, SKF S6 |

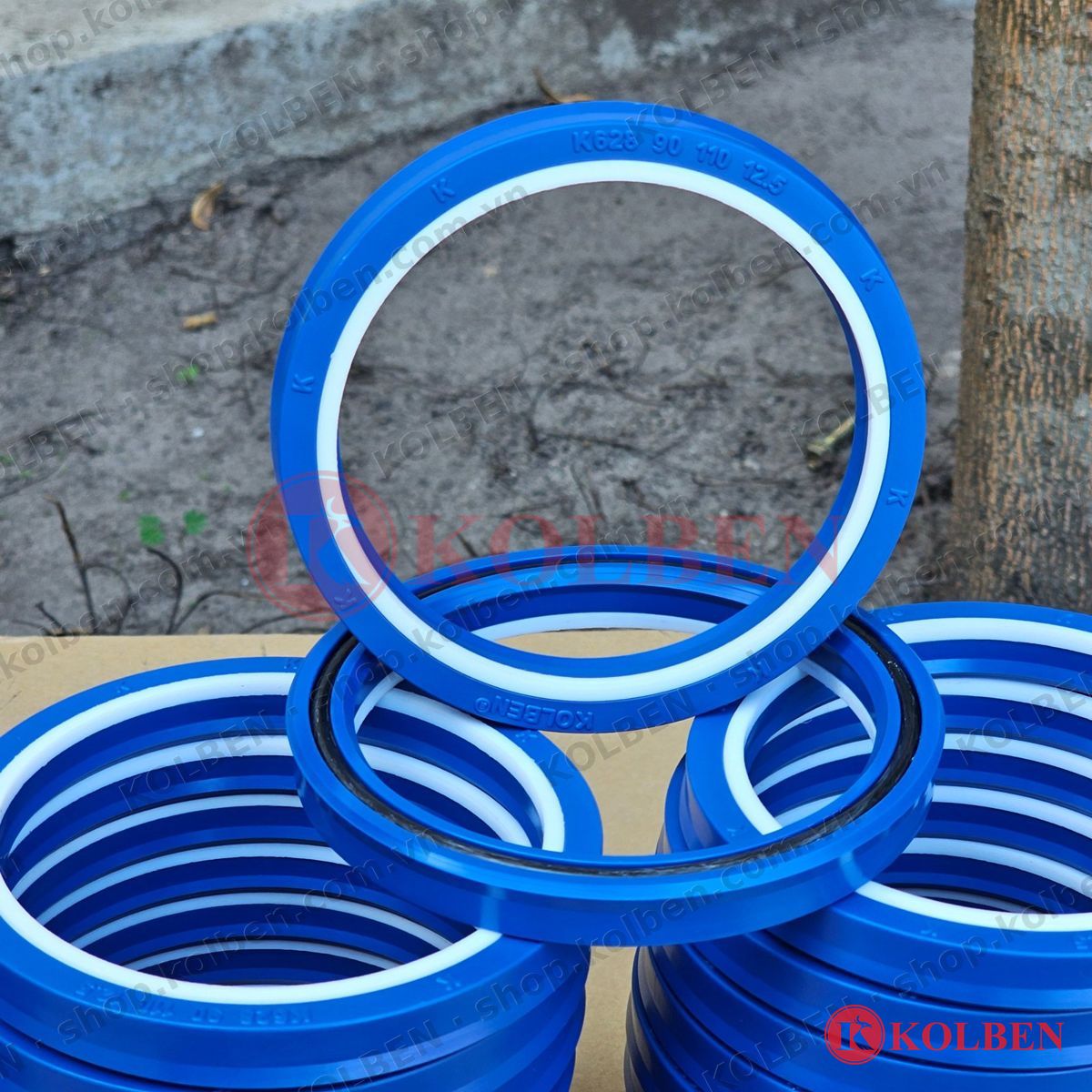

| K628 | Môi kép + vòng chống đùn, dòng cao cấp | Hallite 506 |
3. Phớt giảm chấn (Buffer Seal) – lá chắn cho phớt ty
Phớt giảm chấn lắp phía trong, trước phớt ty ben. Nó hấp thụ các xung áp đột ngột khi gầu máy đào va đập hay khi van đóng nhanh, giúp phớt ty ben bền hơn. Mã KOLBEN phổ biến: K608 (đường kính trong từ 6 đến 350 mm), K609.
4. Phớt piston (Piston Seal) – ngăn dầu giữa hai buồng
Phớt piston lắp trên đầu piston, ngăn dầu rò từ buồng này sang buồng kia. Khi phớt piston hỏng, dầu không xì ra ngoài nhưng xy lanh yếu, bị trôi, không giữ được tải – lỗi này khó phát hiện hơn xì ty.
Piston 1 chiều: chặn áp một phía, dùng cho xy lanh tác động đơn – KOLBEN K730.
Piston 2 chiều: chặn áp cả hai phía, dùng cho xy lanh tác động kép – KOLBEN K718 (lớp vải bố vàng bọc cao su đen, chịu áp cao), K714, K715.
5. Vòng dẫn hướng (Wear Ring) – giữ ty và piston đồng tâm
Vòng dẫn hướng không làm kín dầu. Nó đỡ tải ngang, giữ ty và piston luôn đồng tâm để kim loại không chạm kim loại, nhờ đó phớt không bị ép lệch một bên. KOLBEN K530 là dải vải polyester màu đỏ, bán theo cuộn và cắt theo chu vi cần dùng (phổ biến 10×2.5 mm).
Ngoài 5 nhóm trên, hệ thống thủy lực còn dùng phớt tĩnh (O-ring, làm kín các mặt ghép không chuyển động) và phớt chặn dầu trục quay (oil seal TC, TCN, TCV cho bơm, motor, hộp số).
Vật liệu phớt thủy lực: PU, NBR, FKM hay PTFE?
Cùng một kích thước, đổi vật liệu là đổi hẳn tuổi thọ phớt. Nguyên tắc: chọn theo nhiệt độ dầu thực tế, loại dầu và mức độ mài mòn của môi trường làm việc.
| Vật liệu | Nhiệt độ làm việc (tham khảo) | Ưu điểm | Hạn chế | Dùng cho |
|---|---|---|---|---|

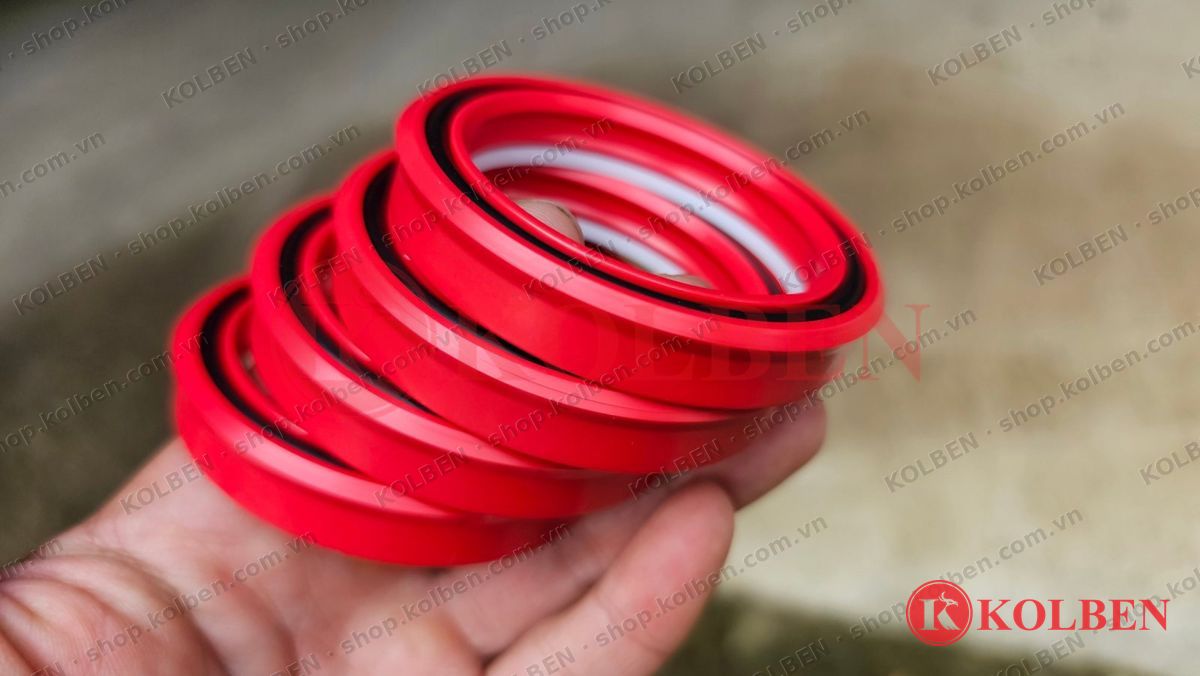

| PU (Polyurethane) | -30 đến +110 °C | Chịu mài mòn và chịu áp rất tốt, đàn hồi cao | Kém với nước nóng, hơi nước | Phớt ty ben, phớt bụi, phớt piston xy lanh |
| NBR (cao su Nitrile) | -30 đến +100 °C | Kháng dầu khoáng tốt, giá hợp lý | Mòn nhanh hơn PU khi chạy tịnh tiến | O-ring, phớt chặn dầu, phớt tĩnh |
| FKM / Viton | -20 đến +200 °C | Chịu nhiệt và hóa chất rất tốt | Giá cao, kém ở nhiệt độ thấp | Lò nhiệt, nhà máy thép, dầu chống cháy |
| PTFE (Teflon, có phụ gia đồng/carbon) | Dải rộng, tới +200 °C | Ma sát cực thấp, không giật cục | Cần vòng cao su đẩy kèm, lắp kỹ hơn | Phớt tốc độ cao, servo, phớt piston 2 chiều |
| POM / nhựa kỹ thuật | -40 đến +100 °C | Cứng, bền, ít biến dạng | Không dùng làm kín độc lập | Vòng chống đùn, vòng dẫn hướng |
Dải nhiệt độ trên là giá trị phổ biến trong ngành, tùy hợp chất cụ thể của từng hãng.

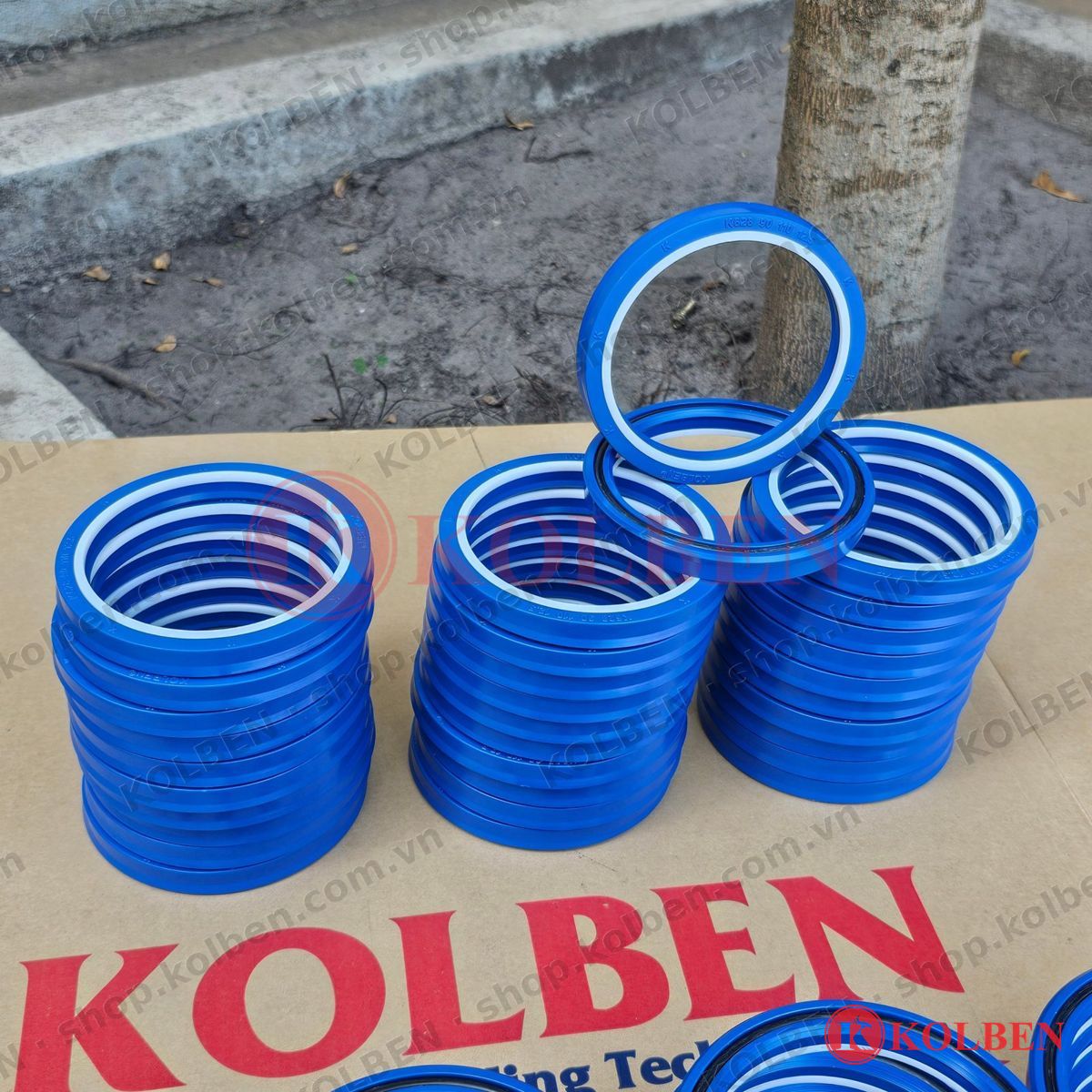

Dòng phớt ty ben K628 của KOLBEN dùng vật liệu PU cao cấp KOLBEN UPA1003®: 2 môi + vòng đệm giảm xóc chống sốc áp, làm việc từ -35 đến +115 °C, áp suất 300–700 bar (tùy khe hở lắp ghép), tốc độ đến 1,0 m/s. Đây là lựa chọn cho máy đào, cẩu, nhà máy thép và xi măng – nơi áp cao và va đập liên tục.
Lưu ý nhiệt độ cao: nếu xy lanh làm việc gần lò nung, khuôn đúc hay dầu thường xuyên trên 100 °C, phải chuyển sang phớt FKM/Viton. Dùng phớt PU hoặc NBR ở vị trí này, phớt sẽ chai cứng và nứt chỉ sau vài tuần.
Cách đọc mã và đo kích thước phớt thủy lực

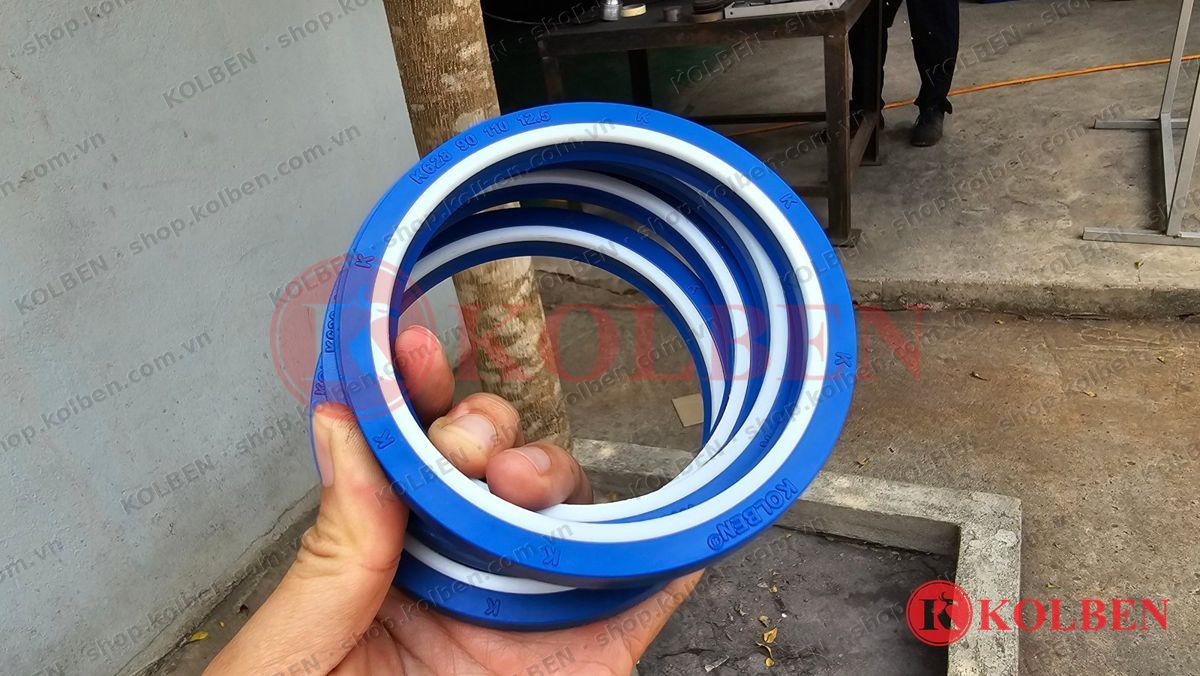

Mỗi phớt KOLBEN đều được đúc nổi mã trên thân, nên bạn có thể đọc đúng kích thước ngay cả khi phớt đã qua sử dụng.
| Thành phần mã | Giá trị | Ý nghĩa |
|---|---|---|
| K628 | Mã biên dạng | Phớt ty ben môi kép có vòng chống đùn |
| 90 | d (mm) | Đường kính trong = đường kính ty ben |
| 110 | D (mm) | Đường kính ngoài = đáy rãnh lắp phớt |
| 12.5 | H (mm) | Chiều cao phớt |
Đo đúng cách – 3 bước:
Đo ty ben và rãnh kim loại bằng thước cặp, không đo phớt cũ. Ty ben cho ra d, đáy rãnh cho ra D, bề rộng rãnh cho ra H.
Nếu chỉ còn phớt cũ, nhớ rằng phớt luôn được làm lớn hơn rãnh một chút để tạo lực ép kín: đường kính trong lớn hơn khoảng 0,3–0,9 mm, đường kính ngoài 0,1–0,4 mm, chiều cao 0,5–1,5 mm. Hãy quy số đo về kích thước chuẩn gần nhất. Ví dụ: đo được 45,16 × 55,18 × 7,25 → kích thước chuẩn là 45 × 55 × 7,3.
Chụp ảnh mặt cắt phớt cũ và gửi kèm kích thước. Cùng một kích thước có thể có nhiều biên dạng khác nhau, và biên dạng mới quyết định mã phớt.
Dấu hiệu phớt xy lanh bị hỏng và nguyên nhân thường gặp
Nhìn vào triệu chứng, thợ có kinh nghiệm đã đoán được phớt nào hỏng trước khi tháo xy lanh.
| Triệu chứng | Phớt nghi hỏng | Nguyên nhân hay gặp |
|---|---|---|
| Dầu rỉ theo ty ben, ướt đầu xy lanh | Phớt ty ben | Môi mòn, ty xước hoặc rỗ chrome, thiếu vòng chống đùn |
| Ty ben bám bụi, có vết xước dọc | Phớt chắn bụi | Môi gạt rách, phớt bụi chai cứng |
| Xy lanh yếu, tự trôi khi giữ tải | Phớt piston | Phớt piston mòn, lòng xy lanh trầy |
| Phớt bị nứt chân chim, cứng như nhựa | Bất kỳ | Nhiệt độ dầu vượt giới hạn vật liệu |
| Môi phớt bị gặm, có vạt mỏng ở mép | Phớt ty ben, phớt piston | Áp quá cao, khe hở lớn, thiếu vòng chống đùn |
| Ty hoặc piston cọ lệch một bên | Vòng dẫn hướng | Vòng dẫn hướng mòn, tải ngang lớn |
Ba nguyên tắc khi thay phớt thủy lực:
Thay cả bộ, không thay lẻ. Phớt cũ còn lại sẽ hỏng ngay sau đó và bạn phải tháo máy lần hai.
Kiểm tra ty ben và lòng xy lanh trước khi lắp. Phớt tốt đến đâu cũng không kín được trên bề mặt rỗ hoặc xước sâu.
Chọn đúng ứng dụng, không chỉ đúng kích thước. Hãy cho nhà cung cấp biết máy gì, áp suất bao nhiêu, nhiệt độ dầu khoảng bao nhiêu.
Phớt thủy lực KOLBEN – thương hiệu Việt cho xy lanh công nghiệp nặng
KOLBEN là thương hiệu phớt thủy lực của Công ty TNHH ITAS tại Long Thành, Đồng Nai. ITAS bắt đầu từ việc phân phối phớt Hallite và NOK năm 2011, sau đó chuyển sang tự sản xuất. Kinh nghiệm hơn một thập kỷ với các thương hiệu quốc tế được chuyển thành những dòng phớt tương đương, sản xuất ngay tại Việt Nam.
Vì sao khách hàng chọn phớt KOLBEN:
Tương đương các hãng lớn: mỗi mã KOLBEN được đối chiếu với mã Hallite, NOK, SKF tương ứng, nên thay thế không cần sửa rãnh.

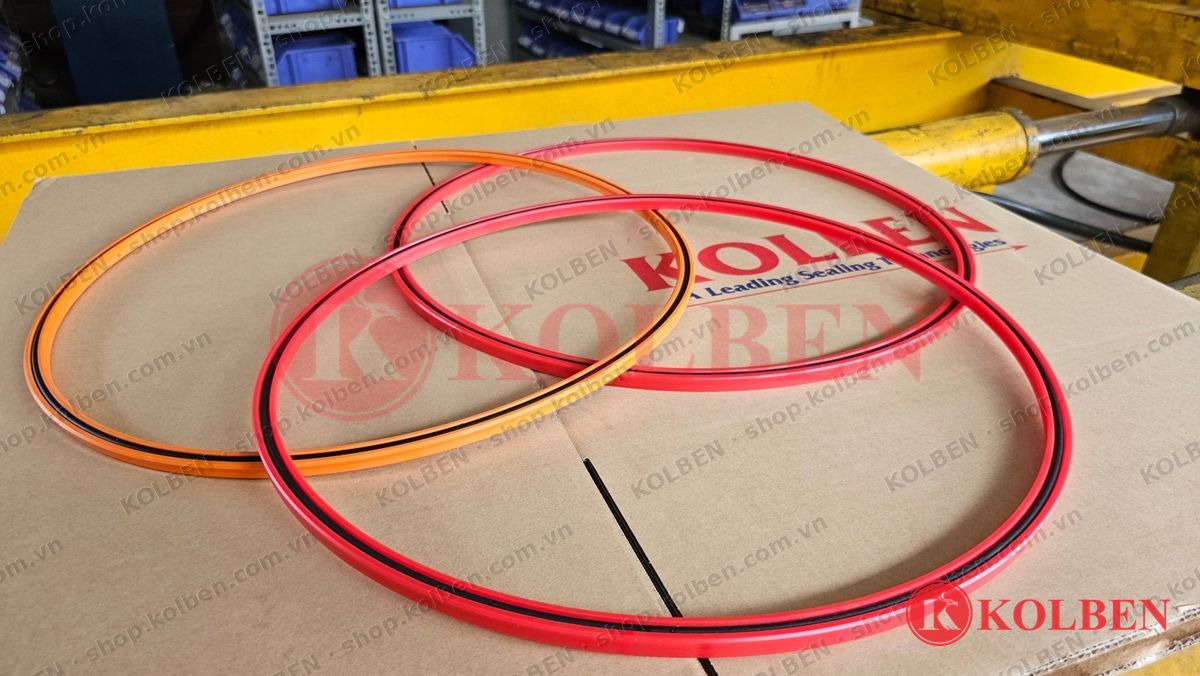

Gia công phớt CNC theo yêu cầu: kích thước phi tiêu chuẩn, phớt máy cũ đã ngừng sản xuất, phớt đường kính lớn – chỉ cần mẫu phớt cũ hoặc bản vẽ.
Am hiểu cả xy lanh: ITAS còn chế tạo, phục hồi xy lanh thủy lực và bộ nguồn thủy lực, nên tư vấn phớt dựa trên điều kiện làm việc thực tế, không chỉ tra bảng kích thước.
Mã đúc nổi trên từng phớt: dễ truy xuất, dễ đặt lại đúng mã cho lần bảo trì sau.
Câu hỏi thường gặp về phớt thủy lực
Phớt ty ben và phớt piston có dùng thay cho nhau được không?
Không. Phớt ty ben làm kín ở mặt trong (ôm ty), phớt piston làm kín ở mặt ngoài (ép vào lòng xy lanh). Lắp lẫn sẽ xì dầu ngay khi có áp.
Bao lâu nên thay phớt xy lanh thủy lực một lần?
Không có mốc cố định. Tuổi thọ phụ thuộc vào áp suất, nhiệt độ, độ sạch dầu và tình trạng ty ben. Hãy thay khi thấy dầu rỉ, xy lanh yếu hoặc trôi tải, và luôn thay cả bộ khi đã tháo xy lanh.
Phớt PU và phớt NBR khác nhau thế nào?
PU chịu mài mòn và chịu áp tốt hơn nhiều, hợp với phớt động trong xy lanh. NBR mềm hơn, kháng dầu tốt, hợp với O-ring và phớt tĩnh.
Tôi chỉ có phớt cũ đã rách, không rõ mã, có làm được không?
Được. Gửi ảnh mặt cắt phớt, số đo ty ben và rãnh, loại máy đang dùng. KOLBEN sẽ nhận diện biên dạng, đề xuất mã tương đương hoặc gia công CNC đúng mẫu.
KOLBEN có phớt thay thế cho Hallite, NOK, SKF không?
Có. Ví dụ K628 tương đương Hallite 506, K616 tương đương NOK UN / SKF S5, K620 tương đương NOK IDI / SKF S6.
