Phớt piston Hallite 780 (H780) – bộ 5 chi tiết 400 bar: cấu tạo, kích thước rãnh và bảng giá có sẵn kho
Xy lanh tự trôi khi treo tải, yếu lực, ép không lên áp mà bên ngoài vẫn khô ráo – gần như chắc chắn phớt piston đã mòn. Hallite 780 là bộ phớt piston 2 chiều 5 chi tiết của hãng Hallite (Anh), nổi tiếng nhờ giữ vị trí tốt khi mang tải và rất bền mòn. Bài này giải thích cấu tạo, thông số, kích thước rãnh, cách lắp, kèm bảng 36 size có sẵn kho KOLBEN (ØD 40 → 250 mm, giá từ 88.000đ).
Phớt piston Hallite 780 là gì?
Phớt piston (piston seal) là bộ làm kín lắp trên piston xy lanh thủy lực, ngăn dầu lọt giữa 2 buồng của xy lanh. Hallite 780 là phớt piston tác động kép (double-acting – làm kín cả 2 chiều), dạng bộ 5 chi tiết, thiết kế cho piston liền khối (cũng dùng được cho piston 2 mảnh) trong các ứng dụng tải trung bình.
Phớt H780 dùng nhiều trên xy lanh máy xúc, xe nâng, cẩu, máy ép, máy nông nghiệp, xe ben, xy lanh nâng hạ… và là mã thay thế quen thuộc của nhiều xy lanh châu Âu. KOLBEN phân phối hàng Hallite chính hãng, có sẵn kho tại Đồng Nai.

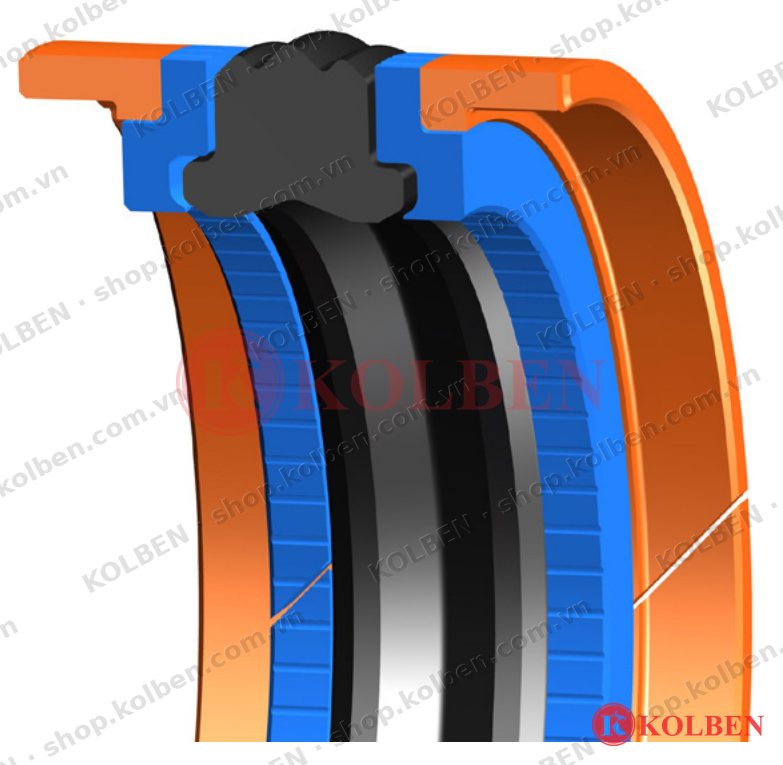

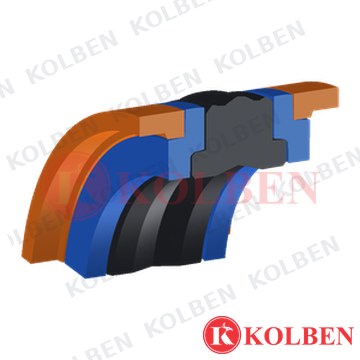

Cấu tạo bộ 5 chi tiết
- 1 phớt cao su NBR nhiều môi (màu đen): làm kín chính, rất bền mòn, nhiều môi nên kín tốt mà ma sát thấp khi áp thấp.
- 2 vòng đỡ polyester đàn hồi TPE (màu xanh), cắt vát để lắp: khi có áp, mép vòng đỡ ép ra che khe hở, bảo vệ phớt cao su không bị đùn (bóp vào khe).
- 2 vòng dẫn hướng POM chữ L (màu cam), cắt sẵn: đỡ piston, giữ piston đồng tâm với ống xy lanh, không cho kim loại cọ vào ống.
- Vòng đỡ và vòng dẫn hướng đều có rãnh thoát dầu: dầu có áp đi vào ép phớt kín đều, và không bị kẹt áp giữa các chi tiết.
Thông số kỹ thuật & ưu điểm
| Thông số | Giá trị |
|---|---|
| Áp suất tối đa | 400 bar (6000 psi) |
| Nhiệt độ làm việc | -30 → +100 °C |
| Tốc độ piston tối đa | 0,5 m/s |
| Môi chất | Dầu thủy lực gốc khoáng |
| Vật liệu | Cao su nitrile (NBR) – polyester (TPE) – POM · màu đen – xanh – cam |
| Kiểu piston | Piston liền khối (cũng dùng cho piston 2 mảnh) |
Các giá trị trên là mức tối đa, phụ thuộc dầu, độ nhám, khe hở – không dùng đồng thời (ví dụ vừa 400 bar vừa 100 °C).
- Giữ vị trí rất tốt khi mang tải – xy lanh ít tự trôi, phù hợp cần cẩu, nâng hạ, máy xúc.
- Bền mòn cao, đã được kiểm chứng trên rất nhiều loại xy lanh dùng dầu thủy lực.
- Ma sát thấp, chạy êm, ít giật ở tốc độ chậm.
- Làm việc tốt trên nhiều chất lượng bề mặt ống xy lanh khác nhau.
Cách đọc mã H780 & kích thước rãnh
Mã trên shop: H780 160×130×44,4 = ØD1 160 mm (lỗ xy lanh) × Ød1 130 mm (đáy rãnh) × tổng bề rộng rãnh 44,4 mm = L1 25,4 + 2 × L2 9,5. Cùng ØD × Ød có thể có nhiều bề rộng rãnh khác nhau – phải đo cả L1 và L2.
| Kích thước | Ý nghĩa | Dung sai |
|---|---|---|
| ØD1 | Đường kính lỗ ống xy lanh | H9 |
| Ød1 | Đường kính đáy rãnh giữa (phớt cao su) | h9 |
| Ød2 | Đường kính bậc lắp vòng dẫn hướng | h9 |
| Ød3 | Đường kính ngoài piston | h11 |
| L1 | Bề rộng rãnh giữa | +0,20 / 0 |
| L2 | Bề rộng mỗi bậc dẫn hướng | +0,10 / 0 |
Độ nhám bề mặt: lòng ống xy lanh ØD1 Ra 0,1–0,4 µm; đáy rãnh Ød1 Ra ≤ 1,6 µm; thành rãnh Ra ≤ 3,2 µm. Đầu ống phải có vát dẫn 20–30° (rãnh tiết diện ≤ 10 mm vát tối thiểu 5 mm; ≤ 15 mm vát 7,5 mm) để phớt không bị cắt khi lắp piston vào ống.
Cách lắp phớt piston H780
- Vệ sinh rãnh và ống, làm cùn cạnh sắc, kiểm tra ống không xước dọc. Đo lại ØD1, Ød1, L1, L2 trên piston thật.
- Lắp phớt cao su vào rãnh giữa trước – kéo giãn đều tay, không dùng dụng cụ sắc. Bôi dầu thủy lực sạch.
- Lắp 2 vòng đỡ (xanh) 2 bên phớt – vòng cắt vát, mở ra luồn vào rãnh, mép vát khớp lại.
- Lắp 2 vòng dẫn hướng chữ L (cam) vào 2 bậc L2, phần chân chữ L ôm vào vòng đỡ. Đặt mép cắt của các vòng lệch nhau.
- Dùng đai bóp / ống côn bóp bộ phớt lại rồi đẩy piston vào ống qua vát dẫn, không gõ mạnh.
Mẹo xưởng: thay phớt piston nên thay luôn phớt ty và phớt bụi cùng lúc – xem phớt ty K616 và phớt bụi K854. Ống xy lanh bị xước, phình thì phớt mới cũng nhanh hỏng – cần mài hoặc thay ống.
Dấu hiệu phớt piston hỏng
- Xy lanh tự trôi / tự hạ khi treo tải, cần bị tụt dần.
- Xy lanh yếu lực, đẩy chậm, không lên đủ áp dù bơm và van bình thường.
- Dầu nóng nhanh bất thường (dầu lọt qua piston liên tục).
- Tháo ra thấy phớt bị đùn, rách mép, vòng dẫn hướng mòn vẹt – piston cọ vào ống.
Kiểm tra nhanh: cho xy lanh chạy hết hành trình, giữ áp, tháo ống dầu phía đối diện – dầu chảy ra liên tục là phớt piston đã lọt.
Bảng size & giá phớt piston H780 có sẵn kho KOLBEN
Toàn bộ 36 size Hallite 780 chính hãng đang có tại kho. Bấm mã để đặt trực tiếp, hoặc gõ kích thước vào bảng tra H780 trên shop, ví dụ h780 160x130.
| Mã | ØD × Ød (mm) | L1 / L2 | Ød2 / Ød3 | Mã Hallite | Giá lẻ | Kho |
|---|---|---|---|---|---|---|
| H780 40×30×29,1 | 40 × 30 | 16,4 / 6,35 | 35,4 / 38,5 | 5004010 | 130.000đ | Còn 3 |
| H780 60×44×26,7 | 60 × 44 | 20,5 / 3,1 | 56 / 59 | 5001020 | 190.000đ | Còn 2 |
| H780 63×47×26,7 | 63 × 47 | 20,5 / 3,1 | 59 / 62 | 5001130 | 190.000đ | Còn 3 |
| H780 63×47×31,1 | 63 × 47 | 18,4 / 6,35 | 58,4 / 61,5 | 5001110 | 180.000đ | Còn 5 |
| H780 63×53×20,5 | 63 × 53 | 12,5 / 4 | 60 / 62 | 5006010 | 180.000đ | Còn 2 |
| H780 65×49×26,7 | 65 × 49 | 20,5 / 3,1 | 61 / 64 | 5005510 | 220.000đ | Còn 2 |
| H780 70×54×26,7 | 70 × 54 | 20,5 / 3,1 | 66 / 69 | 5004210 | 200.000đ | Còn 1 |
| H780 75×55×35,1 | 75 × 55 | 22,4 / 6,35 | 69,2 / 73,3 | 5000310 | 88.000đ | Còn 4 |
| H780 75×59×26,7 | 75 × 59 | 20,5 / 3,1 | 71 / 74 | 5004310 | 220.000đ | Còn 8 |
| H780 80×60×35,1 | 80 × 60 | 22,4 / 6,35 | 74,15 / 78,3 | 5000110 | 190.000đ | Còn 6 |
| H780 85×65×35,1 | 85 × 65 | 22,4 / 6,35 | 79,15 / 83,3 | 5000410 | 330.000đ | Còn 3 |
| H780 90×70×35,1 | 90 × 70 | 22,4 / 6,35 | 84,15 / 88,3 | 5000510 | 220.000đ | Còn 2 |
| H780 90×76×32,9 | 90 × 76 | 22,5 / 5,2 | 86 / 89,4 | 5005310 | 200.000đ | Còn 2 |
| H780 100×80×37,7 | 100 × 80 | 25 / 6,3 | 95 / 98 | 5004710 | 420.000đ | Còn 2 |
| H780 100×82×29,7 | 100 × 82 | 22,5 / 3,6 | 96 / 99 | 5004510 | 350.000đ | Còn 4 |
| H780 100×86×32,9 | 100 × 86 | 22,5 / 5,2 | 96 / 99,4 | 5005410 | 290.000đ | Còn 3 |
| H780 125×100×38,1 | 125 × 100 | 25,4 / 6,35 | 118,1 / 123 | 5002310 | 360.000đ | Còn 1 |
| H780 130×105×38,1 | 130 × 105 | 25,4 / 6,35 | 123,1 / 128 | 5002420 | 360.000đ | Còn 1 |
| H780 130×105×44,4 | 130 × 105 | 25,4 / 9,5 | 122,6 / 128 | 5002410 | 360.000đ | Còn 1 |
| H780 135×110×44,4 | 135 × 110 | 25,4 / 9,5 | 127,6 / 133 | 5002510 | 380.000đ | Còn 5 |
| H780 145×120×44,4 | 145 × 120 | 25,4 / 9,5 | 137,6 / 143 | 5002610 | 440.000đ | Còn 1 |
| H780 150×125×44,4 | 150 × 125 | 25,4 / 9,5 | 142,6 / 148 | 5002710 | 410.000đ | Còn 13 |
| H780 155×130×44,4 | 155 × 130 | 25,4 / 9,5 | 147,6 / 153 | 5002810 | 440.000đ | Còn 4 |
| H780 160×130×38,1 | 160 × 130 | 25,4 / 6,35 | 153 / 158 | 5004620 | 480.000đ | Còn 1 |
| H780 160×130×44,4 | 160 × 130 | 25,4 / 9,5 | 152,6 / 158 | 5004610 | 480.000đ | Còn 37 |
| H780 160×135×44,4 | 160 × 135 | 25,4 / 9,5 | 152,6 / 158 | 5005610 | 500.000đ | Còn 5 |
| H780 165×140×44,4 | 165 × 140 | 25,4 / 9,5 | 157,6 / 163 | 5002910 | 510.000đ | Còn 2 |
| H780 170×145×50,8 | 170 × 145 | 25,4 / 12,7 | 161,7 / 168 | 5003010 | 480.000đ | Còn 17 |
| H780 180×150×48,1 | 180 × 150 | 35,4 / 6,35 | 172,95 / 178 | 5006310 | 740.000đ | Còn 1 |
| H780 180×155×50,8 | 180 × 155 | 25,4 / 12,7 | 171,7 / 178 | 5003210 | 740.000đ | Còn 1 |
| H780 190×165×50,8 | 190 × 165 | 25,4 / 12,7 | 181,7 / 188 | 5003410 | 660.000đ | Còn 1 |
| H780 195×170×50,8 | 195 × 170 | 25,4 / 12,7 | 186,7 / 193 | 5003510 | 740.000đ | Còn 3 |
| H780 200×175×50,8 | 200 × 175 | 25,4 / 12,7 | 191,6 / 198 | 5003610 | 780.000đ | Còn 3 |
| H780 220×195×50,8 | 220 × 195 | 25,4 / 12,7 | 211,6 / 218 | 5008310 | 1.530.000đ | Còn 2 |
| H780 230×205×50,8 | 230 × 205 | 25,4 / 12,7 | 221,6 / 227 | 5006510 | 1.080.000đ | Còn 2 |
| H780 250×225×50,8 | 250 × 225 | 25,4 / 12,7 | 241,6 / 247 | 5006610 | 1.740.000đ | Còn 4 |
Giá chưa VAT, hàng chính hãng bán đúng giá lẻ (không áp chiết khấu số lượng). Mỗi mã là trọn bộ 5 chi tiết. Catalog Hallite 780 có 96 size – size chưa có sẵn KOLBEN đặt hàng hoặc gia công phớt piston tương đương theo rãnh, nhận từ 1 bộ. 📄 Tải catalog Hallite 780 (PDF)
Cần phớt piston H780 ngay?
36 size Hallite 780 có sẵn tại kho Đồng Nai – đặt online, giao toàn quốc. Không chắc mã? Gửi ảnh phớt cũ hoặc kích thước rãnh piston, kỹ thuật KOLBEN báo mã trong ngày.
Câu hỏi thường gặp
Phớt piston Hallite 780 là gì?
Hallite 780 (gọi tắt H780) là phớt piston tác động kép (làm kín 2 chiều) của hãng Hallite – Anh, gồm 5 chi tiết: 1 phớt cao su NBR nhiều môi, 2 vòng đỡ polyester và 2 vòng dẫn hướng POM chữ L. Phớt lắp vào 1 rãnh trên piston liền khối, vừa làm kín vừa dẫn hướng piston.
Cách đọc mã H780 160*130*44.4/25.4/9.5?
ØD = 160 mm là đường kính lỗ xy lanh, Ød = 130 mm là đường kính đáy rãnh trên piston, 44,4 mm là tổng bề rộng rãnh = L1 25,4 (rãnh giữa lắp phớt cao su) + 2 × L2 9,5 (2 bậc lắp vòng dẫn hướng chữ L).
H780 chịu được áp suất và nhiệt độ bao nhiêu?
Áp suất tối đa 400 bar (6000 psi), nhiệt độ -30 → +100 °C, tốc độ piston tối đa 0,5 m/s, dùng với dầu thủy lực gốc khoáng. Đây là giá trị tối đa, không áp dụng đồng thời.
Một mã H780 có đủ cả bộ không?
Có. Mỗi mã H780 trên shop là trọn bộ 5 chi tiết đóng sẵn: phớt cao su, 2 vòng đỡ và 2 vòng dẫn hướng – lắp đủ cho 1 piston.
Xy lanh tự trôi có phải do phớt piston?
Thường là vậy: xy lanh tự hạ khi treo tải, yếu lực, trong khi bên ngoài khô ráo – dầu đang lọt qua piston từ buồng này sang buồng kia. H780 có khả năng giữ vị trí tốt khi mang tải nên rất hay được dùng để thay trong trường hợp này.
Không có sẵn size H780 mình cần thì sao?
Kho KOLBEN có sẵn 36 size H780. Size khác trong catalog Hallite 780 KOLBEN đặt hàng chính hãng, hoặc gia công phớt piston tương đương theo kích thước rãnh, nhận từ 1 bộ – gửi kích thước qua Zalo 0906 871 899.
