Phớt chắn dầu TC (Oil seal) – cấu tạo, cách chọn đúng và bảng size, giá có sẵn kho
Hộp số rỉ dầu, bơm chảy nhớt ra ngoài trục, cầu xe ướt dầu… phần lớn là do phớt chắn dầu đã chai, rách môi hoặc lắp sai. Bài này giải thích phớt TC (oil seal) là gì, chọn NBR hay Viton, cách đọc mã TC 30×47×7, đo – lắp đúng, kèm bảng size có sẵn kho KOLBEN: 843 size, trục Ø6 → Ø420 mm, giá từ 18.000đ.
Phớt chắn dầu TC là gì?
Phớt chắn dầu (còn gọi là oil seal, phớt dầu, phớt chặn dầu, phớt trục quay) là vòng làm kín lắp quanh trục quay, giữ dầu bôi trơn ở bên trong và ngăn bụi, nước lọt vào ổ bi, bánh răng. TC là kiểu phớt chắn dầu thông dụng nhất: 2 môi, có lò xo, vỏ thép bọc kín cao su.
Phớt TC có mặt ở hầu hết máy móc: hộp số, hộp giảm tốc, bơm nước, bơm dầu, motor điện, cầu xe, moay-ơ, máy công trình, máy nông nghiệp, máy nén khí, máy công cụ. Kích thước được chuẩn hóa theo DIN 3760 nên rất dễ tìm mã thay thế của NOK, SKF, NQK, TCS…

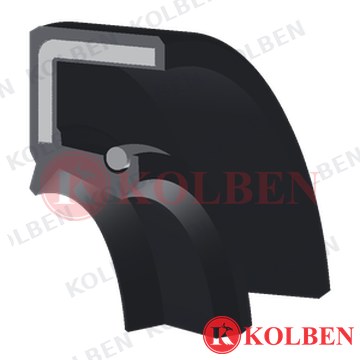

Cấu tạo phớt TC
- Vỏ thép chữ L bọc cao su: giúp phớt cứng vững, lắp ép chặt vào lỗ; lớp cao su bên ngoài bịt kín khe giữa phớt và lỗ, không lo xước lỗ.
- Môi chính: mép làm kín tì lên trục, quay về phía dầu.

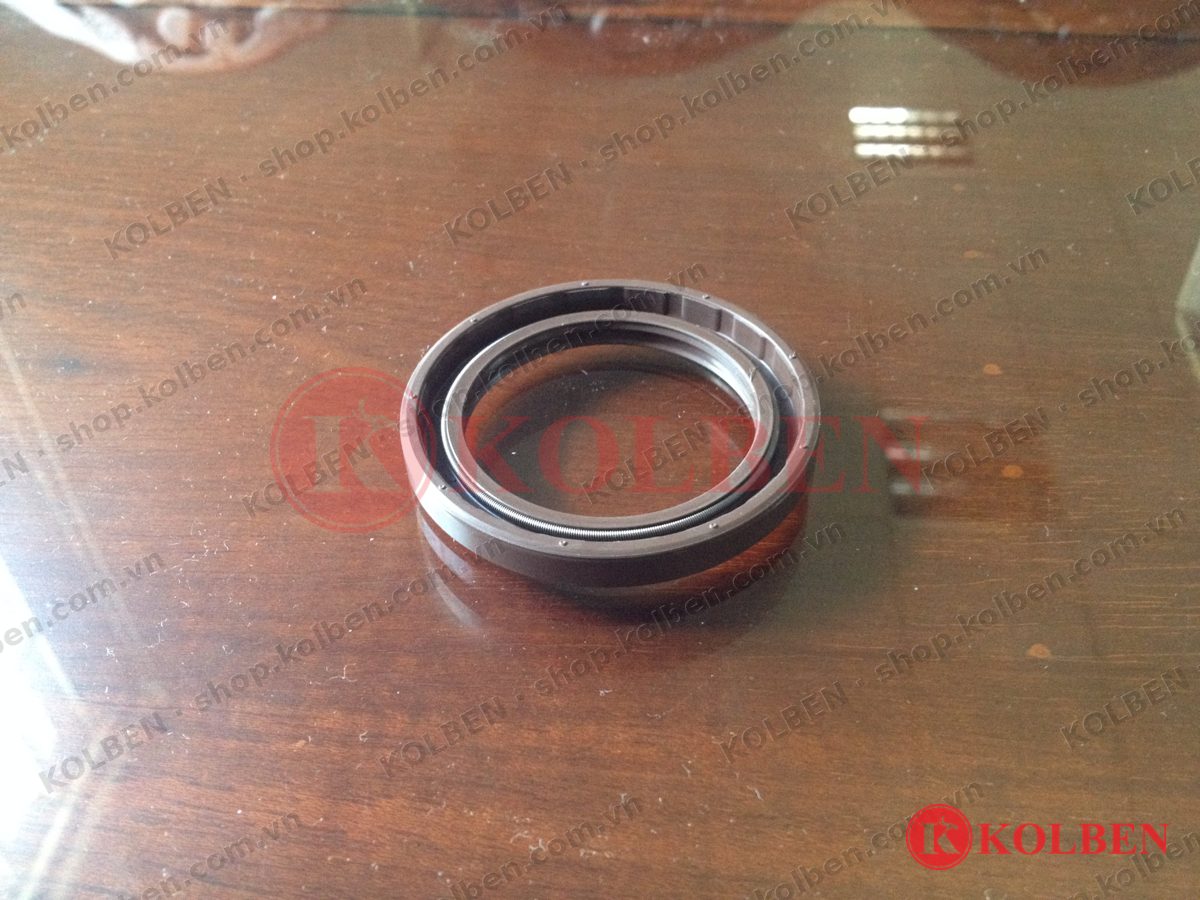

- Lò xo: ép môi chính bám đều lên trục, bù mòn, giữ kín khi trục rung hoặc lệch nhẹ.
- Môi phụ (môi chắn bụi): quay ra ngoài, chặn bụi, bùn, nước – đây là điểm khác biệt giữa TC và SC.

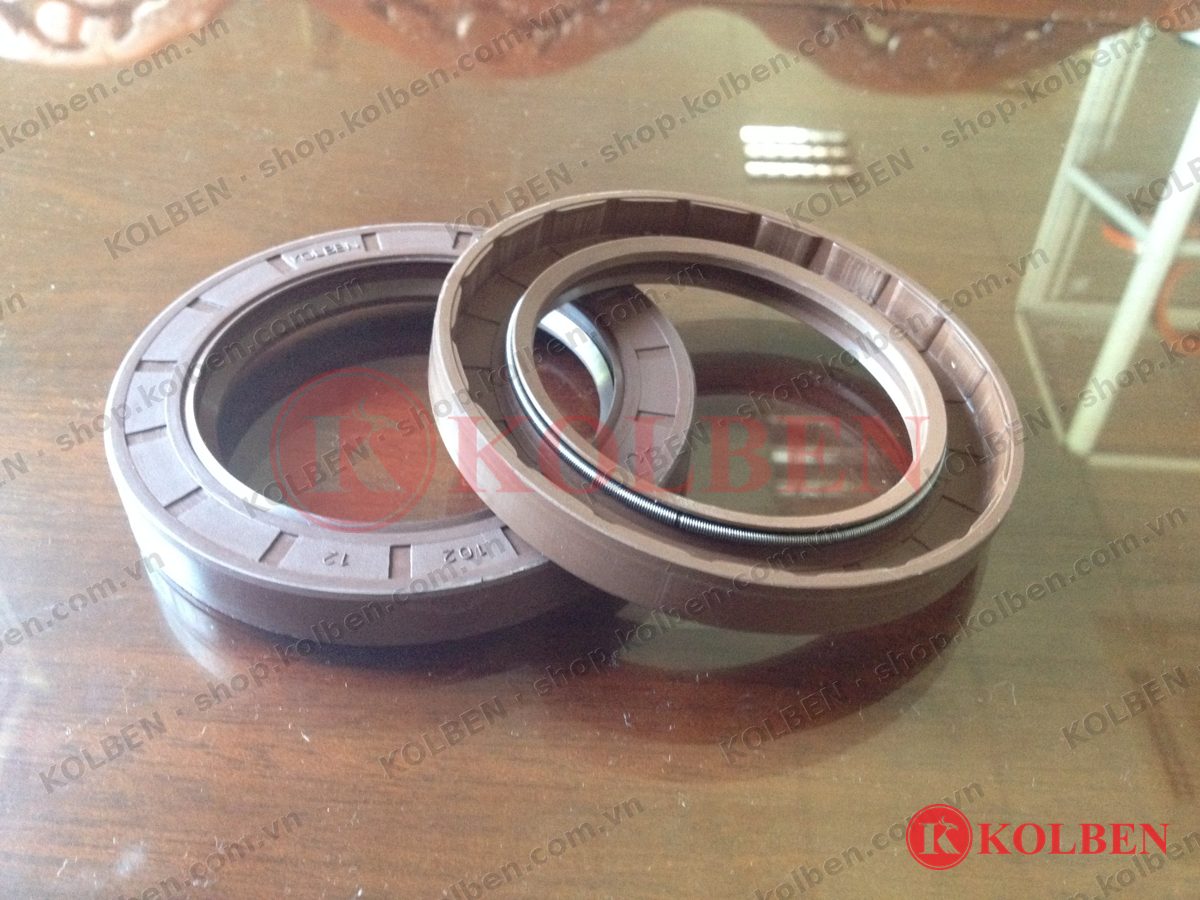

Chọn vật liệu: NBR hay Viton (FKM)?
| Tiêu chí | NBR (cao su nitrile) | Viton / FKM |
|---|---|---|
| Màu thường gặp | Đen | Nâu (có loại đen) |
| Nhiệt độ làm việc | Khoảng -30 → +100 °C | Khoảng -20 → +200 °C |
| Môi chất | Dầu khoáng, mỡ, nước | Dầu tổng hợp, nhiên liệu, hóa chất, dầu nóng |
| Ứng dụng | Hộp số, bơm, motor, máy nông nghiệp thông thường | Động cơ, hộp số nóng, máy ép nhựa, lò sấy, máy chạy liên tục |
| Giá | Rẻ | Cao hơn 2–4 lần |

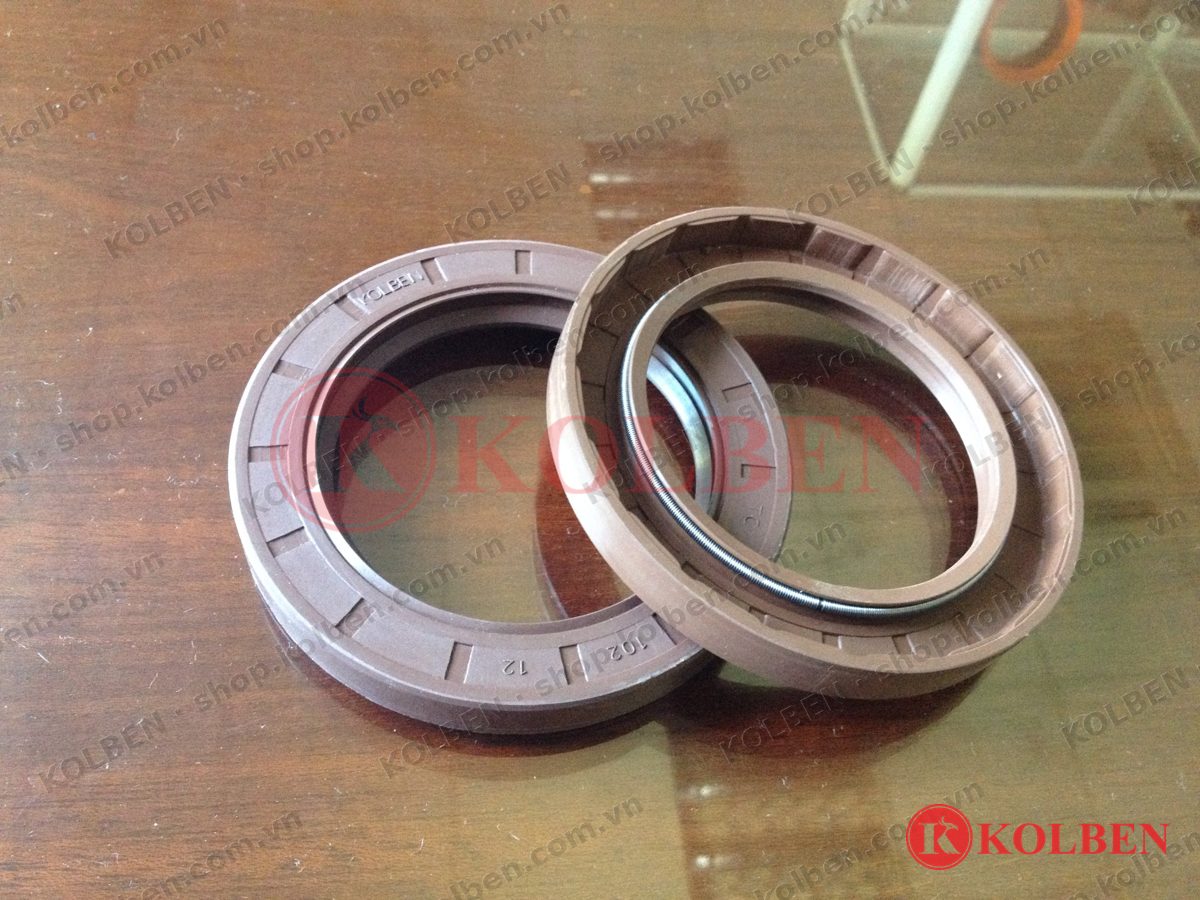

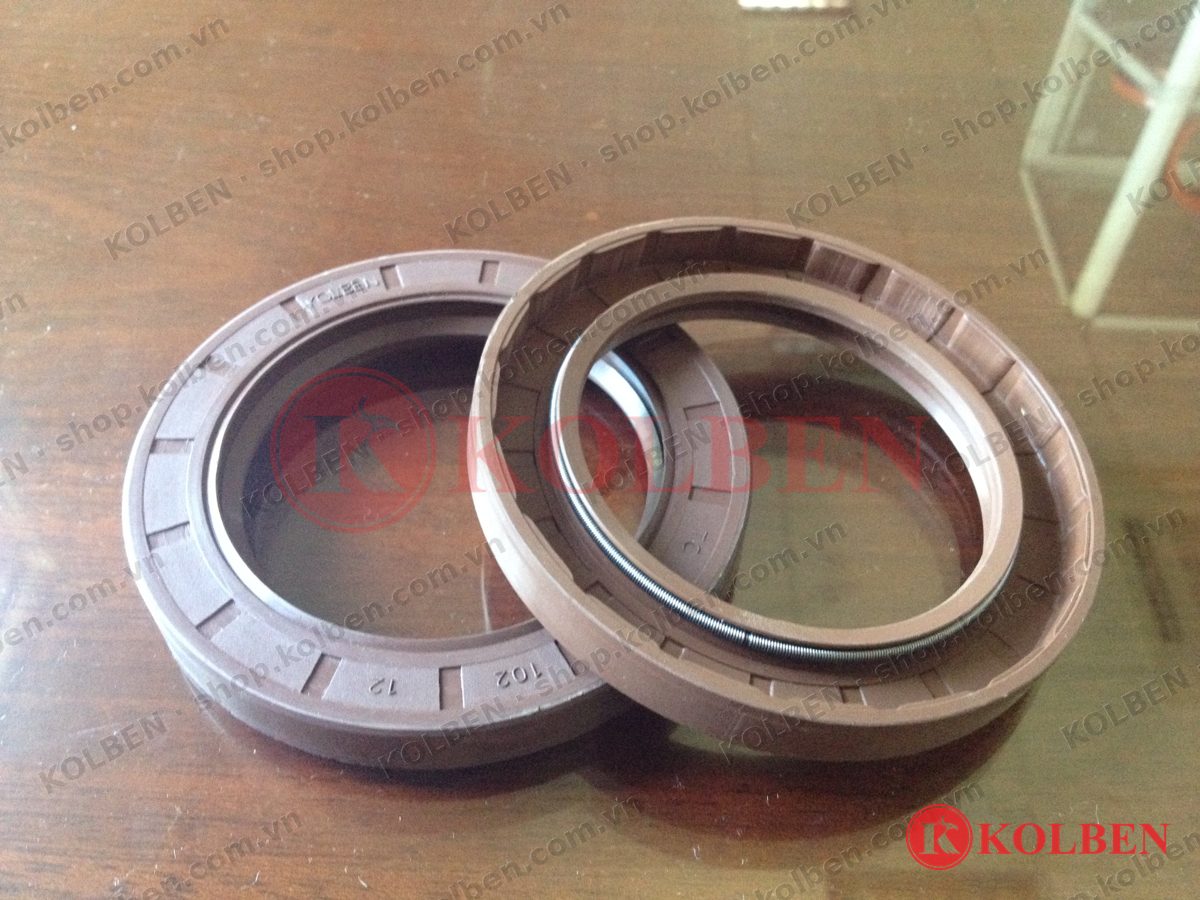

Kinh nghiệm xưởng: phớt NBR chai cứng, nứt môi sau vài tháng ở vị trí nóng là dấu hiệu nên chuyển sang phớt TC Viton. Kho KOLBEN có sẵn 48 size phớt FKM.
Cách đọc mã & phân biệt TC, SC, TB, TCV
Mã TC 30×47×7 = phớt kiểu TC, trục d = 30 mm, lỗ D = 47 mm (đường kính ngoài phớt), dày H = 7 mm. Phần chữ phía sau (NBR, FKM, NOK, SKF, NQK, TCS…) là vật liệu hoặc hãng sản xuất.
| Kiểu | Đặc điểm | Dùng khi |
|---|---|---|
| TC | 2 môi + lò xo, vỏ bọc cao su | Phổ biến nhất, môi trường có bụi |
| SC | 1 môi + lò xo, vỏ bọc cao su | Môi trường sạch, trong hộp kín |
| TB / SB | Vỏ thép lộ ngoài | Lỗ lắp cứng, cần định tâm chính xác |
| TCV / TCN | Môi ngắn, gia cường, chịu áp | Bơm, motor thủy lực có áp trong vỏ |
Lưu ý: phớt TC tiêu chuẩn không chịu áp (chỉ khoảng 0,3–0,5 bar). Lắp TC vào chỗ có áp như bơm bánh răng, motor thủy lực sẽ bị lật môi, xì dầu ngay. Cần phớt chịu áp – gửi mã cũ qua Zalo để KOLBEN tư vấn.
Cách đo và lắp phớt chắn dầu đúng
- Đo trên trục và lỗ, không đo phớt cũ (phớt cũ đã mòn, trương nở): d = đường kính trục, D = đường kính lỗ, H = chiều sâu bậc lắp. Xem thêm cách đo kích thước phớt.
- Kiểm tra trục: vị trí môi phớt chạy phải nhẵn bóng, không xước, không mòn rãnh. Trục mòn rãnh thì phớt mới cũng xì – nên lệch vị trí lắp vài mm hoặc phục hồi trục.
- Bôi dầu / mỡ lên môi phớt và trục trước khi lắp. Lắp khô làm cháy môi ngay vài phút đầu.
- Ép đều tay bằng cốc ép hoặc ống có đường kính gần bằng D, không gõ búa trực tiếp vào phớt. Môi có lò xo quay về phía dầu.
- Trục có ren, rãnh then, cạnh sắc: dùng ống lót hoặc băng keo che lại khi luồn phớt qua để không cắt môi.
Dấu hiệu phớt chắn dầu hỏng
- Dầu rỉ quanh trục, mặt máy ướt dầu, dính bụi đen.
- Mức dầu hộp số, hộp giảm tốc giảm nhanh bất thường.
- Môi phớt chai cứng, nứt chân chim (thường do nhiệt cao – nên đổi sang Viton).
- Lò xo tuột, gãy; môi bị lật hoặc rách do lắp sai, trục có cạnh sắc.
- Trục mòn rãnh tại vị trí môi phớt – thay phớt mới vẫn xì.
Bảng size & giá phớt TC có sẵn kho KOLBEN
Dưới đây là các size phớt chắn dầu TC tồn nhiều nhất. Toàn bộ 843 size (NBR, Viton, hàng NOK, SKF HMSA10, NQK, TCS…) xem và đặt hàng trực tiếp tại bảng tra phớt TC trên shop – gõ kích thước, ví dụ TC 30x47x7.
| Mã | d × D × H (mm) | Hãng / nhóm | Giá lẻ | Kho |
|---|---|---|---|---|
| TC 10*22*7 | 10 × 22 × 7 | Thông dụng | 36.000đ | Còn 256 |
| TC 10*26*7 | 10 × 26 × 7 | Thông dụng | 36.000đ | Còn 274 |
| TC 15*22*5 | 15 × 22 × 5 | Thông dụng | 36.000đ | Còn 237 |
| TC 15*30*7 NKA, JAPAN | 15 × 30 × 7 | NKA | 60.000đ | Còn 396 |
| TC 15*35*7 | 15 × 35 × 7 | Thông dụng | 36.000đ | Còn 344 |
| TC 16*28*7 | 16 × 28 × 7 | Thông dụng | 36.000đ | Còn 493 |
| TC 16*30*7 | 16 × 30 × 7 | Thông dụng | 36.000đ | Còn 387 |
| TC 17*28*7 | 17 × 28 × 7 | Thông dụng | 36.000đ | Còn 254 |
| TC 17*30*7 | 17 × 30 × 7 | Thông dụng | 36.000đ | Còn 379 |
| TC 17*30*8 | 17 × 30 × 8 | Thông dụng | 36.000đ | Còn 398 |
| TC 17*35*7 | 17 × 35 × 7 | Thông dụng | 36.000đ | Còn 323 |
| TC 20*30*10 | 20 × 30 × 10 | Thông dụng | 36.000đ | Còn 398 |
| TC 20*35*7 | 20 × 35 × 7 | Thông dụng | 36.000đ | Còn 325 |
| TC 20*36*7 | 20 × 36 × 7 | Thông dụng | 27.000đ | Còn 331 |
| TC 22*35*7 | 22 × 35 × 7 | Thông dụng | 36.000đ | Còn 317 |
| TC 22*35*8 | 22 × 35 × 8 | Thông dụng | 36.000đ | Còn 328 |
| TC 22*40*10 | 22 × 40 × 10 | Thông dụng | 36.000đ | Còn 168 |
| TC 24*38*7 | 24 × 38 × 7 | Thông dụng | 36.000đ | Còn 189 |
| TC 24*40*8 | 24 × 40 × 8 | Thông dụng | 36.000đ | Còn 261 |
| TC 25*35*7 | 25 × 35 × 7 | Thông dụng | 36.000đ | Còn 185 |
| TC 25*38*7 | 25 × 38 × 7 | Thông dụng | 36.000đ | Còn 307 |
| TC 25*40*7 | 25 × 40 × 7 | Thông dụng | 36.000đ | Còn 248 |
| TC 25*40*8 | 25 × 40 × 8 | Thông dụng | 36.000đ | Còn 297 |
| TC 25*42*8 | 25 × 42 × 8 | Thông dụng | 36.000đ | Còn 261 |
| TC 30*42*8 | 30 × 42 × 8 | Thông dụng | 36.000đ | Còn 274 |
| TC 32*46*7 NOK Brown | 32 × 46 × 7 | NOK | 100.000đ | Còn 192 |
| TC 35*49*7 NQK | 35 × 49 × 7 | NQK | 54.000đ | Còn 197 |
| TC 38*50*7 | 38 × 50 × 7 | Thông dụng | 62.000đ | Còn 178 |
| TC 38*58*8 | 38 × 58 × 8 | Thông dụng | 45.000đ | Còn 211 |
| TC 40*58*8 | 40 × 58 × 8 | Thông dụng | 45.000đ | Còn 185 |
| TC 40*62*8 | 40 × 62 × 8 | Thông dụng | 45.000đ | Còn 200 |
| TC 42*60*8 | 42 × 60 × 8 | Thông dụng | 62.000đ | Còn 183 |
| TC 50*65*8 | 50 × 65 × 8 | Thông dụng | 62.000đ | Còn 194 |
| TC 50*70*8 | 50 × 70 × 8 | Thông dụng | 71.000đ | Còn 187 |
| TC 50*70*10 | 50 × 70 × 10 | Thông dụng | 62.000đ | Còn 189 |
| TC 64*74*6 KOLBEN | 64 × 74 × 6 | KOLBEN | 160.000đ | Còn 393 |
| TC 70*85*8 | 70 × 85 × 8 | Thông dụng | 51.000đ | Còn 186 |
| TC 70*88*12 | 70 × 88 × 12 | Thông dụng | 87.000đ | Còn 225 |
| TC 85*105*8 | 85 × 105 × 8 | Thông dụng | 108.000đ | Còn 183 |
| TC 100*110*5 KOLBEN | 100 × 110 × 5 | KOLBEN | 204.000đ | Còn 393 |
Giá chưa VAT, tồn kho cập nhật theo kho ITAS. Size không có sẵn: KOLBEN gia công theo mẫu, nhận từ 1 cái – gửi ảnh và kích thước qua Zalo 0906 871 899.
Cần phớt chắn dầu TC ngay?
843 size có sẵn tại kho Long Thành, Đồng Nai – đặt online, giao toàn quốc. Không chắc mã? Gửi ảnh phớt cũ, kỹ thuật KOLBEN báo mã thay thế trong ngày.
Câu hỏi thường gặp
Phớt chắn dầu TC là gì?
TC là loại phớt chắn dầu (oil seal) phổ biến nhất: vỏ thép bọc kín cao su, có 2 môi – môi chính có lò xo giữ dầu bên trong và môi phụ chắn bụi bên ngoài. Dùng cho trục quay của hộp số, bơm, motor, cầu xe, máy công nghiệp.
Cách đọc mã phớt TC 30*47*7?
TC 30×47×7 nghĩa là phớt chắn dầu kiểu TC, đường kính trục d = 30 mm, đường kính lỗ (đường kính ngoài phớt) D = 47 mm, bề dày H = 7 mm. Gõ "TC 30x47x7" vào ô tìm kiếm trên shop là ra mã có sẵn và giá.
Phớt TC NBR và TC Viton (FKM) khác nhau thế nào?
NBR (thường màu đen) chịu dầu khoáng tốt, làm việc khoảng -30 → +100 °C, giá rẻ. Viton / FKM (thường màu nâu) chịu nhiệt đến khoảng +200 °C, chịu hóa chất và dầu tổng hợp tốt hơn, dùng cho động cơ, hộp số nóng, máy ép nhựa, lò sấy.
Phớt TC có chịu áp suất không?
Không. Phớt TC tiêu chuẩn chỉ chịu áp rất thấp, khoảng 0,3–0,5 bar. Vị trí có áp (bơm, motor thủy lực) cần phớt chịu áp kiểu TCV / TCN; gửi mã cũ qua Zalo 0906 871 899 để KOLBEN tư vấn.
Phớt TC, SC, TB, TCV khác nhau ra sao?
TC: 2 môi có lò xo, vỏ bọc cao su. SC: 1 môi có lò xo, không có môi chắn bụi. TB: 2 môi nhưng vỏ thép lộ ngoài. TCV / TCN: biến thể chịu áp cho bơm và motor thủy lực.
Mua phớt chắn dầu TC ở đâu?
KOLBEN có sẵn 843 size phớt TC tại kho Long Thành, Đồng Nai, đặt trực tiếp trên shop.kolben.com.vn, thanh toán chuyển khoản, giao toàn quốc. Size không có sẵn: KOLBEN gia công CNC theo mẫu, nhận từ 1 cái.
