Bạc lưng thép có vai LFF – bạc tự bôi trơn PTFE có vai: cấu tạo, kích thước và bảng giá
Khớp xoay, bản lề, tay đòn, chốt cần cẩu… phải bơm mỡ liên tục, mòn chốt, kêu rít? Bạc lưng thép có vai LFF (flange bushing) là bạc tự bôi trơn lớp PTFE, chạy khô không cần mỡ, mỏng nhẹ, có vai để chặn bạc và đỡ lực dọc trục nhẹ. KOLBEN có sẵn 10 size LFF, giá từ 20.000đ, cùng 180 size bạc thẳng LFB.
Bạc lưng thép có vai LFF là gì?

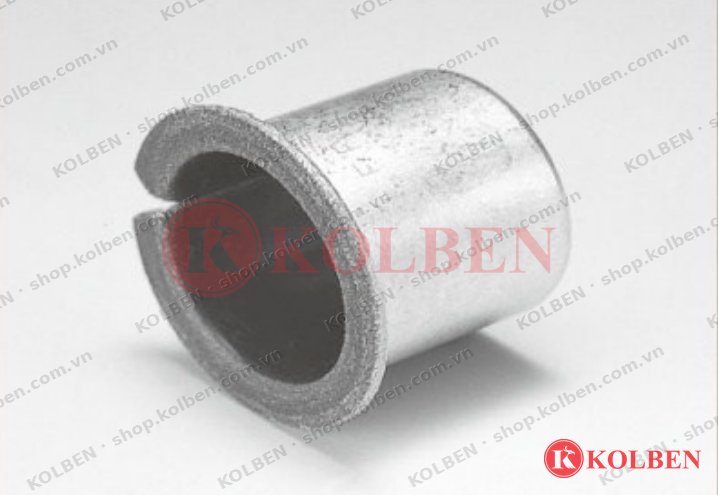

LFF là bạc cuốn (wrapped bushing) lưng thép có vai ở một đầu, mặt trong phủ lớp trượt PTFE tự bôi trơn. Bạc được ép vào lỗ, trục quay hoặc lắc qua lại trực tiếp trên lớp PTFE mà không cần bơm mỡ. Phần vai tì lên mặt lỗ giúp bạc không trôi vào trong và chịu được lực dọc trục nhẹ – thay cho bạc thẳng + long đen.
Cấu tạo 3 lớp
- Lớp trượt PTFE trộn chất độn – hệ số ma sát thấp, chạy khô được.
- Lớp đồng thiêu kết xốp – giữ chắc PTFE, tản nhiệt tốt.
- Lưng thép – cứng vững, ổn định kích thước, ép chặt vào lỗ.
Nhờ thành mỏng (0,8–2,5 mm), bạc LFF giúp thiết kế gọn, nhẹ hơn nhiều so với bạc đồng đặc.
Thông số kỹ thuật (chạy khô)
| Thông số | Giá trị |
|---|---|
| Nhiệt độ làm việc | -200 → +280 °C |
| Áp suất bề mặt tối đa | 49 N/mm² (tĩnh tới 137 N/mm²) |
| Vận tốc trượt tối đa | 0,65 m/s |
| Giá trị PV tối đa | 3,6 N/mm²·m/s |
| Bôi trơn | Không cần – có dầu thì chịu PV cao hơn |
Giá trị tối đa theo catalog bạc LF, không dùng đồng thời. Tải tĩnh 137 N/mm² áp dụng khi gần như không trượt (≤ 0,0017 m/s).
Ưu điểm: không cần bôi trơn, ma sát thấp kể cả khi tải nặng – tốc độ chậm, chịu được dải nhiệt rất rộng, chống hóa chất tốt, ổn định kích thước.
Cách đọc mã & bảng kích thước vai
Mã LFF-2010 = ID 20 mm × chiều dài 10 mm (không tính vai). OD, đường kính vai F và dày vai T đi theo ID:
| ID Ød | OD ØD | Vai ØF | Dày vai T |
|---|---|---|---|
| 3 | 4,6 | 7 | 0,8 |
| 4 | 5,6 | 9 | 0,8 |
| 5 | 7 | 10 | 1 |
| 6 | 8 | 12 | 1 |
| 8 | 10 | 15 | 1 |
| 10 | 12 | 18 | 1 |
| 12 | 14 | 20 | 1 |
| 14 | 16 | 22 | 1 |
| 15 | 17 | 23 | 1 |
| 16 | 18 | 24 | 1 |
| 18 | 20 | 26 | 1 |
| 20 | 23 | 31 | 1,5 |
| 22 | 25 | 33 | 1,5 |
| 25 | 28 | 36 | 1,5 |
| 28 | 32 | 40 | 2 |
| 30 | 34 | 42 | 2 |
| 32 | 36 | 46 | 2 |
| 35 | 39 | 49 | 2 |
| 40 | 44 | 54 | 2 |
| 45 | 50 | 60 | 2,5 |
| 50 | 55 | 65 | 2,5 |
| 55 | 60 | 70 | 2,5 |
| 60 | 65 | 75 | 2,5 |
📄 Tải catalog bạc LFF (PDF) – đủ bảng chiều dài, dung sai, lực ép và cách kiểm tra.
Cách ép lắp bạc LFF
- Gia công lỗ H7, vát mép lỗ (vát tròn hoặc côn, không để ba-via). Trục mài, độ nhám Ra ≤ 0,8 µm.
- Ép bằng trục gá (mandrel) trên máy ép thủy lực / khí nén / ê-tô – không dùng búa gõ, dễ làm méo bạc và đổi kích thước lỗ trong.
- Có thể bôi chút mỡ lên mặt ngoài bạc cho ép êm.
- Đặt khe nối của bạc tránh hướng chịu tải lớn nhất.
- Sau khi ép, ID co lại theo dung sai lỗ – kiểm tra bằng trục thử hoặc calip.
Ứng dụng & so sánh với LFB
Bạc LFF dùng cho: bản lề, tay đòn, khớp xoay máy nông nghiệp, xe nâng, máy ép nhựa, khuôn dập, ghế – cửa công nghiệp, trục dẫn hướng chuyển động chậm.
| LFB – bạc thẳng | LFF – bạc có vai | |
|---|---|---|
| Hình dạng | Ống thẳng | Ống + vai một đầu |
| Lực dọc trục | Không | Chịu nhẹ trên vai |
| Định vị khi ép | Theo gá | Vai tì lên mặt lỗ |
| Có sẵn KOLBEN | 180 size | 10 size |
Cần bạc đồng đặc chịu tải nặng, va đập? Xem bạc đồng cấy graphite SPB và bạc đồng có vai SPF.
Bảng giá bạc LFF có sẵn kho KOLBEN
| Mã | ID × OD × L (mm) | Vai | Giá lẻ | Kho |
|---|---|---|---|---|
| LFF-1006 | 10 × 12 × 6 | Ø18 × 1 | 20.000đ | Còn 36 |
| LFF-1010 | 10 × 12 × 10 | Ø18 × 1 | 25.000đ | Còn 18 |
| LFF-1215 | 12 × 14 × 15 | Ø20 × 1 | 30.000đ | Còn 17 |
| LFF-1615 | 16 × 18 × 15 | Ø24 × 1 | 30.000đ | Còn 44 |
| LFF-1620 | 16 × 18 × 20 | Ø24 × 1 | 30.000đ | Còn 127 |
| LFF-1812 | 18 × 20 × 12 | Ø26 × 1 | 50.000đ | Còn 18 |
| LFF-1820 | 18 × 20 × 20 | Ø26 × 1 | 40.000đ | Còn 10 |
| LFF-2525 | 25 × 28 × 25 | Ø36 × 1,5 | 45.000đ | Còn 2299 |
| LFF-4020 | 40 × 44 × 20 | Ø54 × 2 | 136.000đ | Còn 38 |
| LFF-4025 | 40 × 44 × 25 | Ø54 × 2 | 60.000đ | Còn 183 |
Giá chưa VAT, tồn kho cập nhật theo kho ITAS. Size khác trong bảng kích thước: liên hệ Zalo 0906 871 899 để đặt hàng.
Cần bạc lưng thép có vai LFF?
10 size LFF và 180 size LFB có sẵn tại kho Đồng Nai – đặt online, giao toàn quốc.
Câu hỏi thường gặp
Bạc LFF là gì?
LFF là bạc lưng thép có vai (flange bushing) tự bôi trơn: lưng thép, lớp đồng thiêu kết xốp và lớp trượt PTFE. Phần vai vừa định vị bạc khi ép vào lỗ, vừa chịu lực dọc trục nhẹ.
Cách đọc mã LFF-2010?
LFF-2010 = đường kính trong ID 20 mm, chiều dài L 10 mm (không tính vai). Đường kính ngoài, đường kính và độ dày vai đi theo ID: ID 20 có OD 23, vai Ø31 × 1,5 mm.
LFF khác LFB thế nào?
LFB là bạc lưng thép thẳng (không vai). LFF có thêm vai ở một đầu, dùng khi cần chặn bạc không trôi vào trong lỗ hoặc có lực dọc trục nhẹ, ví dụ bản lề, tay đòn, khớp xoay.
Bạc LFF có cần bôi mỡ không?
Không cần. Lớp PTFE tự bôi trơn, chạy khô được. Khi có dầu bôi trơn thì bạc chịu được PV cao hơn ở tốc độ trung bình và cao.
Lỗ lắp bạc LFF gia công dung sai bao nhiêu?
Lỗ (housing) gia công H7, trục dung sai khoảng -0,025 mm so với ID danh nghĩa, độ nhám trục Ra ≤ 0,8 µm. Lỗ nên vát mép để ép bạc không bị trầy.
